Eventide TimeFactor : changement du connecteur d'alimentation - Electronique

Publié par le
07/03/2012
18581 vues



Les amis l'heure est grave, mon Eventide TimeFactor déconne depuis des mois et ma garantie s'est envolée depuis des années. A moi de jouer pour le rendre comme neuf. C'est une réparation sommaire qui fera rire bien des électroniciens mais pour le commun des mortels ça peut être intéressant. J'ai un ami qui a le même genre de Bug sur son Timefactor alors il a sûrement un ami qui l'a également...



Description de la panne



Le TimeFactor s'éteind dès qu'on le bouge un peu. En maniant le câble d'alimentation à proximité du connecteur Femelle DC on s'aperçoit que le fait de bouger un peu le câble éteint et rallume la bête. Le problème c'est qu'il suffit d'un petit coup de pied ou de déplacer 1mm l'eventide et il peu s'éteindre. Embêtant non ? Heureusement le TimeFactor est TrueBypass donc le son ne se coupe pas même si le delay est off.



Solutions



J'ai passé en revues ces 3 solutions la dernière étend concluante :



1) La première a été de changer l'alimentation. Je pensais que c'était le câble de l'alim qui déconnait. ERREUR. Ça n'a rien changé. Mais au cas où je l'ai trouvée ici :

Acheter une alimentation Eventide Timefactor.

2) Peut être que l'embase femelle a un problème de soudure. J'ai ouvert le Timefactor et refait les soudures : aucune amélioration.

3) Il faut changer le connecteur femelle d'alimentation.



Après plusieurs recherches sur le net et analyse j'ai trouvé ce joli connecteur.

Connecteur Embase femelle DC En allemagne (prix 0.48€ + FDP)

Le magasin d'électronique du coin n'en avait plus mais vous pouvez regarder ça aussi chez radiospares (mais il y avait un minimum de 15 € d'achat par le net).



Bref mon connecteur tout neuf arrivé 3 jours plus tard par monsieur UPS attaquons le bébé.



Outillage :



- 2 tournevis cruciforme

- Fer à souder 30W

- Pompe à déssouser

- Etain

- Petit pince

- Clé plate de 14 ou 16 ( je n'en ai pas eu besoin mais à tester)

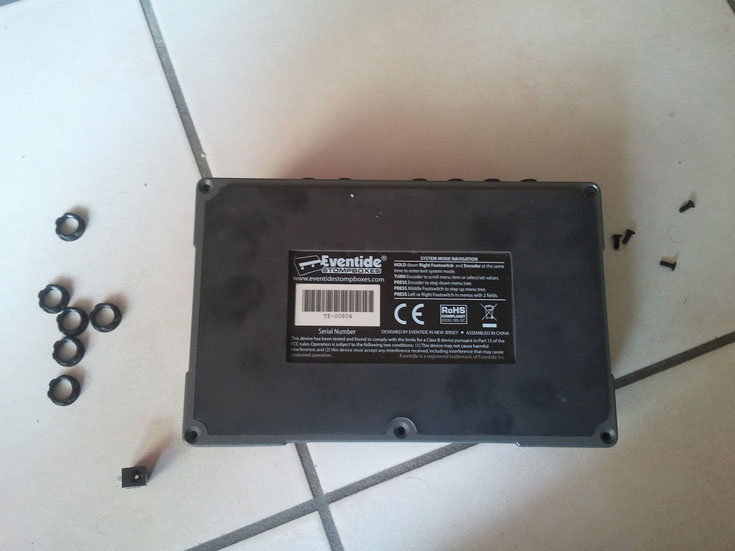

1) Débrancher l'Eventide Timefactor de son alimentation. Retirer les 5 vis du capot avec le tournevis cruciforme.

Retirer les 6 écrous des entrées jack.

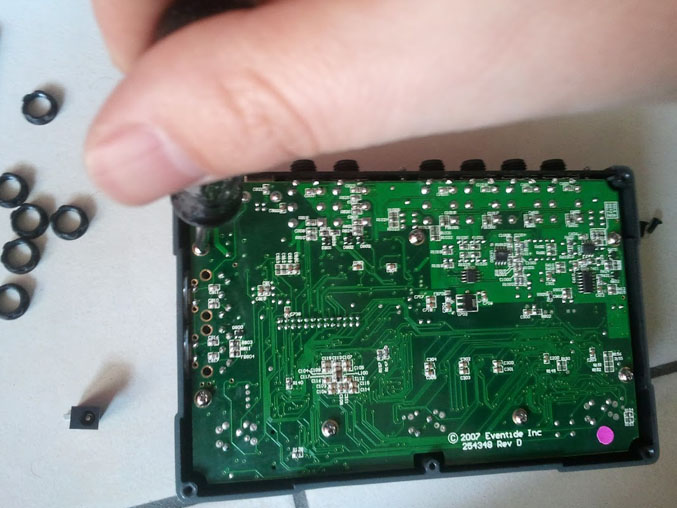

2) Retirer les 7 vis de la carte électronique à l'aide d'un tournevis cruciforme plus petit que le précédent.

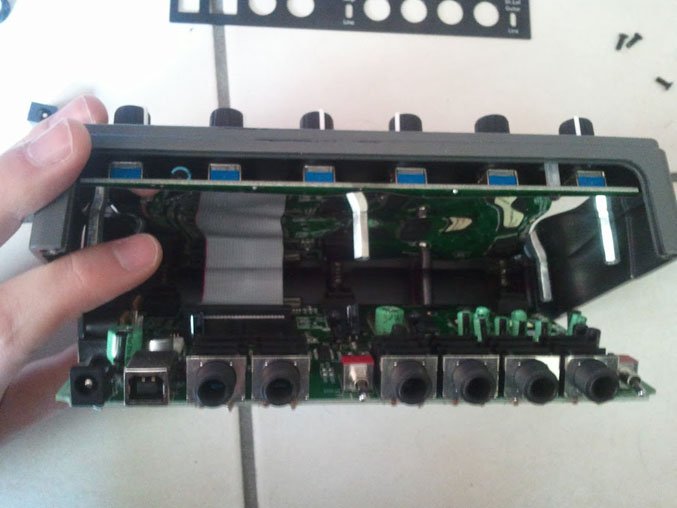

3) Vous pourrez par la suite déconnecter la carte en débranchant la nappe.

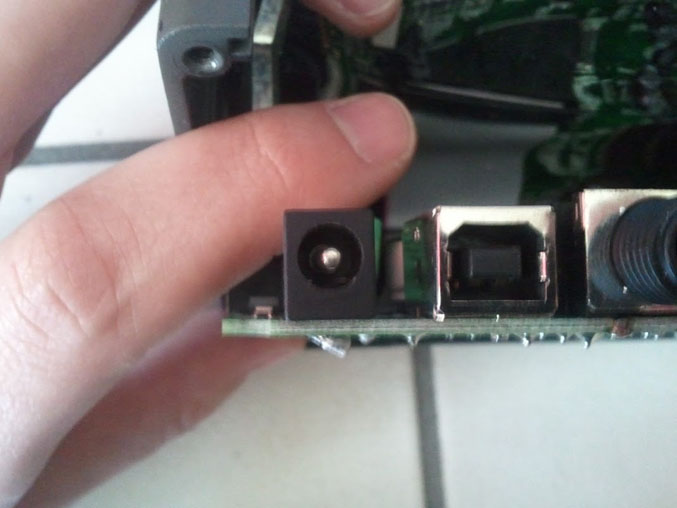

4) Voici ce maudit connecteur foireux. On va lui régler son compte !
5) Pour le moment laissez la carte dans son socle sans rien enlever.

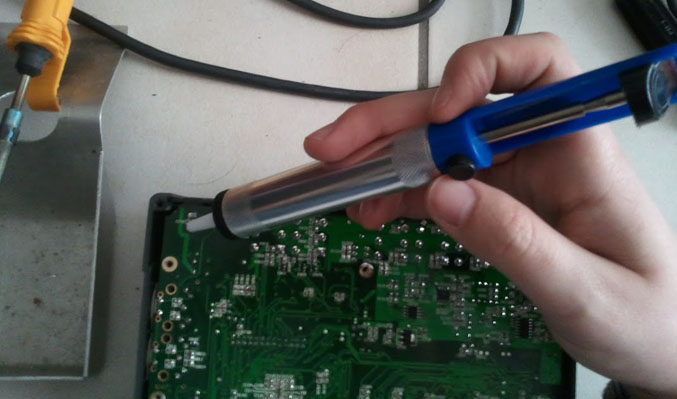

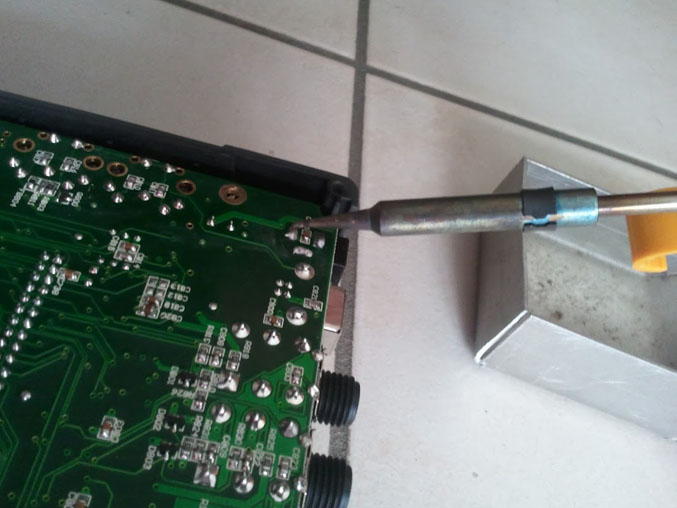

Une fois votre Fer à souder bien chaud vous allez devoir retirer l'étain sur les 3 pattes.
Servez vous d'une pompe à déssouder ou alors de la tresse à déssouder si vous en avez.

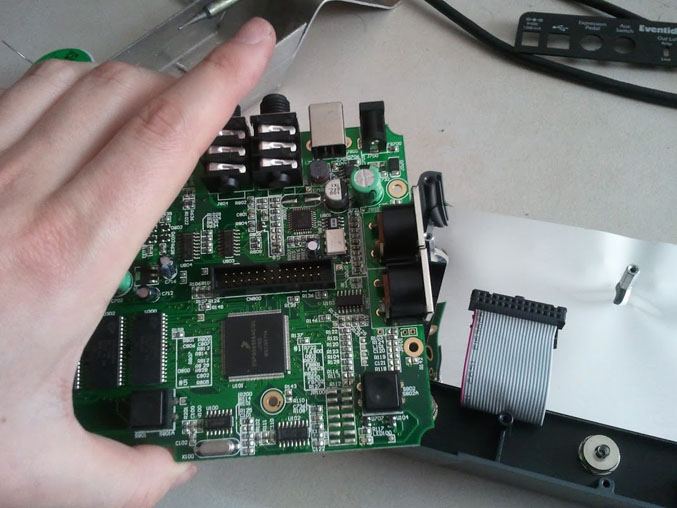

6) Vous pouvez à présent déconnecter la carte pour commencer à manier le connecteur défectueux.
Attention l'opération est plutôt difficile car le connecteur est sur 3 pattes (2 pour le courant et un pour la mise en position sur la carte électronique).
Retirez le maximum d'étain. Attrapez le connecteur avec une pince plate et secer le légèrement comme pour le déchausser tout en faisant chauffer les pattes.
Il finira par sortir mais j'ai trouvé l'opération plutôt délicate et longue.
Attention ne laissez pas trop chauffer longtemps chaque patte pour éviter de bousiller la carte.
Ne tordez pas trop la carte non plus elle pourrait se briser.

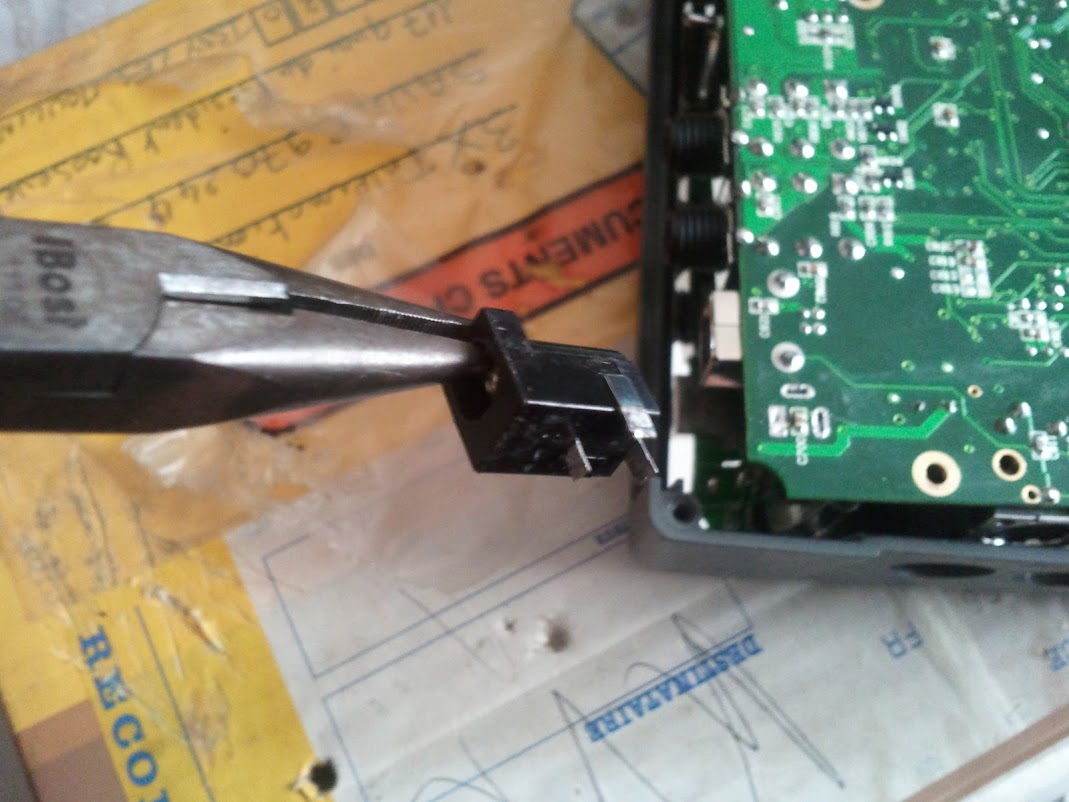

7) Bouh le vilain : vous pouvez le huer vous aussi :  bouuuuuuh.
Voila notre connecteur est extrait, le but final approche !
8) Pas de photo pour le remontage mais j'ai eu une difficulté. Les pattes semblaient un chouilla plus épaisse que sur le connecteur d'origine. Comme il restait un peu de soudure dans les trou, j'ai mis les 3 pattes dans les trous et de l'autre côté au fer à souder je soudais chaque patte jusqu'à ce que les pattes avancent.
Ca a fini par marché.

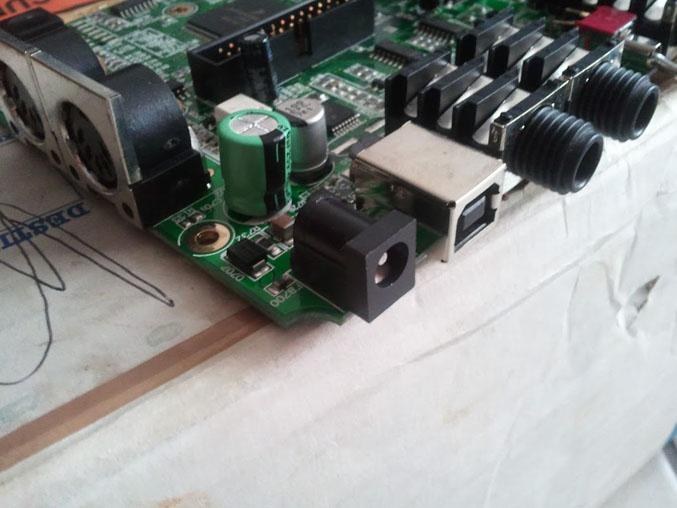

Puis on soude les pattes et c'est réglé.  Voici le nouveau bébé :
Test crucial, est-ce que je vais faire sauter les plombs....surprise :

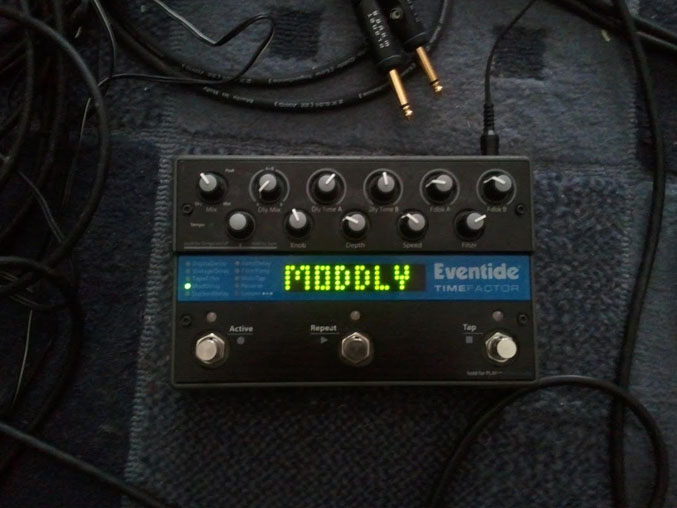

Et oui mon TimeFactor s'est allumé et fonctionne nickel.
Après avoir trifouillé mon câble d'alimentation comme avant, L'Eventide ne s'est jamais éteint. Encore une victoire de super canard !
Coût de l'opération hors outils : 10€
Francky !
