Fabriquer un caisson baffle 2 HP - Lutherie

Publié par le
01/09/2006
40226 vues

Salut tout le monde.Vous désirez fabriquer un caisson baffle pour votre guitare ?



Aucun problème, j'ai la solution:






LE MATERIEL


Il vous faudra :

       -Des planches de bois, du médium de préférence, la taille dépend de celle des haut-parleurs...
        Les mienness faisaient: base=34x15, haut=34x15, côtés=15x16, devant et arrière=34x16.

       -Des tasseaux de bois, assez durs, 4x4 ou plus si c'est un gros cab que vous fabriquez.

       -De la pâte à bois, c'est très utile pour boucher tous les trous et les étourderies.

       -Du papier de verre, en allant du plus gros au plus fin.

       -De la peinture, du tolex (sorte de cuir mis sur les amplis) ou du skai, enfin ce que vous voulez.

       -De la mousse du style filtre pour hotte de cuisine.

       -Des vis, chevilles de bois.

       -De la colle à bois, pour le tolex et le bois.

       -Du joint silicone, pour faire un beau caisson étanche à l'air (meilleur son...)

       -Tous les outils, donc à savoir tournevis, perceuses, visseuse, scie éléctrique (à main si vous voulez, mais c'est chiant...)

        -Une ponceuse éléctrique, mais à la main ça passe très bien, et une agraffeuse si vous réalisez votre baffle avec du tolex.

MODE D'EMPLOI

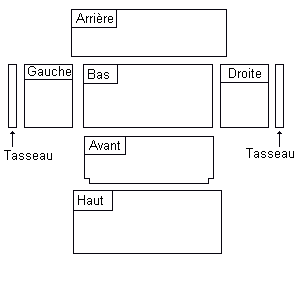

1 - Découpez aux dimensions votre planche, afin de faire les différentes parties du caisson.

Repérez les au stylo : haut, bas, gauche, etc...

Les planches "Haut" et "Arrière" sont dimensionnées pour être vissées directement sur les autres planches. Prenez le temps de faire ce schéma et de trouver toutes les dimensions.





2 - Pour fixer les côtés, fixez un tasseau de bois, coupé précédement, au côté gauche par exemple,

 puis fixez le tasseau à la base.
Même chose pour le côté droit.

Voila, vous avez déjà le bas et les deux cotés assemblés (les trucs noir en gras, ce sont les vis).

3 - Pour le haut, faites pareil, avec des tasseaux, ou si votre bois est assez épais, fixez le directement sur la tranche des cotés.

Il ne reste plus que l'avant.


4 - Coupez l'avant aux dimensions (avec passage pour les tasseaux), et traçez la moitié de la planche.
Vous avez donc deux autres rectangles. Faites les diagonales de chacun (hé oui, un peu de géométrie).

Le point d'intersection sera le centre de votre trou pour votre hp.

5 - Vous tracez le cercle, aux dimensions de votre hp, mais seulement le contour noir, pas le support, vu que les hp seront montés par l'intérieur.

6 - Après ça, vous percez un gros trou dans le cercle, proche du bord, pour pouvoir y passer la lame de votre scie éléctrique.






7 - Fixer l'avant sur la tranche des tasseaux.









8 - On passe à la pâte à bois, vous bouchez tout les trous, jonctions entre les différentes plaques, etc...
il faut que la pate soit bien épaisse, pas du tout liquide, car une fois bien mise, elle ne devra plus bouger.

Tips: N'hésitez pas à utiliser vos doigts, c'est beaucoup plus pratique je trouve.

Laissez sécher environ une nuit.

9 - On s'empare du papier abrassif, moyen grain, et on ponce la pâte à bois, doucement pour ne pas
la décoller non plus.

10 - Une fois que les surfaces sont assez planes et que tout les trous sont bouchés, poncez les angles, le papier dans la paume de la main, en allant dans la longueur. Faites-le pour toutes les arrêtes, c'est plus beau.

Pensez aussi à poncer les trous pour les hp, histoire de les arrondir aussi.

11 - Dépoussierez l'ensemble, et on attaque au joint de silicone : tous les angles à l'intérieur doivent y passer. Dès qu'il y a une fente où l'air peu passer, bouchez l'orifice. Vous devriez donc vous retrouver avec du silicone
le long de chaque tasseau, chaque angle du caisson.

Laissez sécher le silicone.

12 - Reste la finition. Pour les débutants, le tolex n' est pas recommandé, vu qu'il y a pas mal de découpes pour les angles. Pour la peinture passez la premiere couche, laissez secher, deuxieme couche, séchage, puis troisième couche...Le rendu sera plus "pro".

13 - Après ça, on passe au vernis, et là rebolotte , deux couches, voir trois...

13b - Pour le tolex ou le skaï, découper-le en une bande, que vous enroulerez sur votre caisson. Pour le coller, utilisez de la colle à bois car la colle néoprene fait gonfler le tolex.

13c - Pour les angles, Découpez au mieux pour faire une jointure nikel, pareil pour finir le contour, les deux bords du tolex doivent venir bout à bout.

13d - Repliez le tolex vers l'intérieur du caisson, et agraffez-le.
Pour la face arrière, pareil, découpez, collez, repliez vers l'autre coté, et agraffez.

ATTENTION

Pour la colle à bois, passez-la en fine couche au peinceau sur le bois plutôt qu'au tube qui fait des pâtés



14 - Fixer les hp par derrière. Faites Attention à pas utiliser de vis trop longues.


15- Réalisez la connectique électrique.

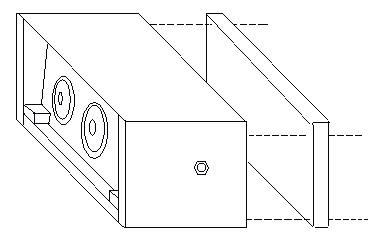

16- Remplissez  le caisson de mousse et fermez le caisson en vissant la plaque arrière.

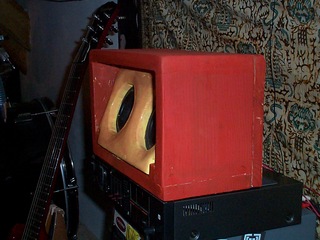

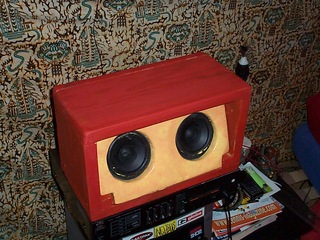

MA REALISATION

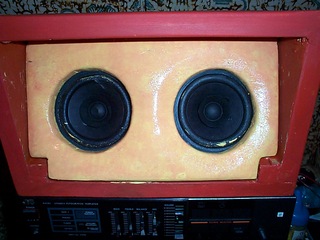

Le contour est droit, mais le support des hp est incliné. J'ai fait quelques modifications: -la mousse que j'ais mis devant les trous des HP, ca fais mieux, et puis aussi l'intérieur repeint, car il y avait des tâches.





Bonne chance pour vos réalisations et n'hésitez pas à nous les montrer ou à poser des questions par le biais du forum.


Yahan

Illustrations et mise en forme par Poppy .
