Vérification d'un schéma de cablage pour strat, 3 volumes push up serié/parallèle

#1
03/08/2014 21:26:59

Bonsoir,

Tout est dans le titre, je cherche à recâbler ma strat (câblage classique un master volume, deux tonalité et un 5way switch) pour avoir au final 3 volumes qui seraient des push up (ou carrément des switchs 2pdt), et les push up auraient pour action de passer le câblage des micros de parallèle à en série. Je veux pas de tonalité, je déteste ça   (nan quand même pas c'est juste que je règle mon égalisation direct sur ampli/pédales) et également le fait de mettre trois switchs, me permettrait, si je les enclenche tous d'avoir les trois micros en série (ou je me trompe?)

Je me suis aidé de schéma fournis par seymour duncan (du pain béni), notamment celui-là:

http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=jass_bass_sp



J'ai quelques questions histoires de mourir moins bête (pardonnez moi, je suis un sacré noob en électronique ):

-si je décide de remplacer les potards push up par des 2pdt (donc à 6 fiches), le câblage reste le même à priori?

-je me suis tout de même un peu renseigner sur les potards, leur branchements usuels, à quoi correspondait chaque borne, notamment avec ce site:  http://www.blog.guitarnblues.com/les-potentiometres-guitare/

et j'ai cru comprendre que la borne C (voir les images du lien) était l'entrée du potard, on y branche le point chaud du micro; la borne du B la sortie du potard, on y branche le point chaud du jack; et la borne A la masse, on y relie la masse du micro et du jack.

Or sur le schéma de Seymour duncan d'un peu plus haut (et donc mon schéma), l'entrée et la sortie est inversée, je comprend pas bien à quoi ça peut servir et j'ai surtout peur que ça fasse complètement rater le câblage...auriez vous des explications à me donner sur un branchement pareil, et si oui ou non c'est une bonne idée

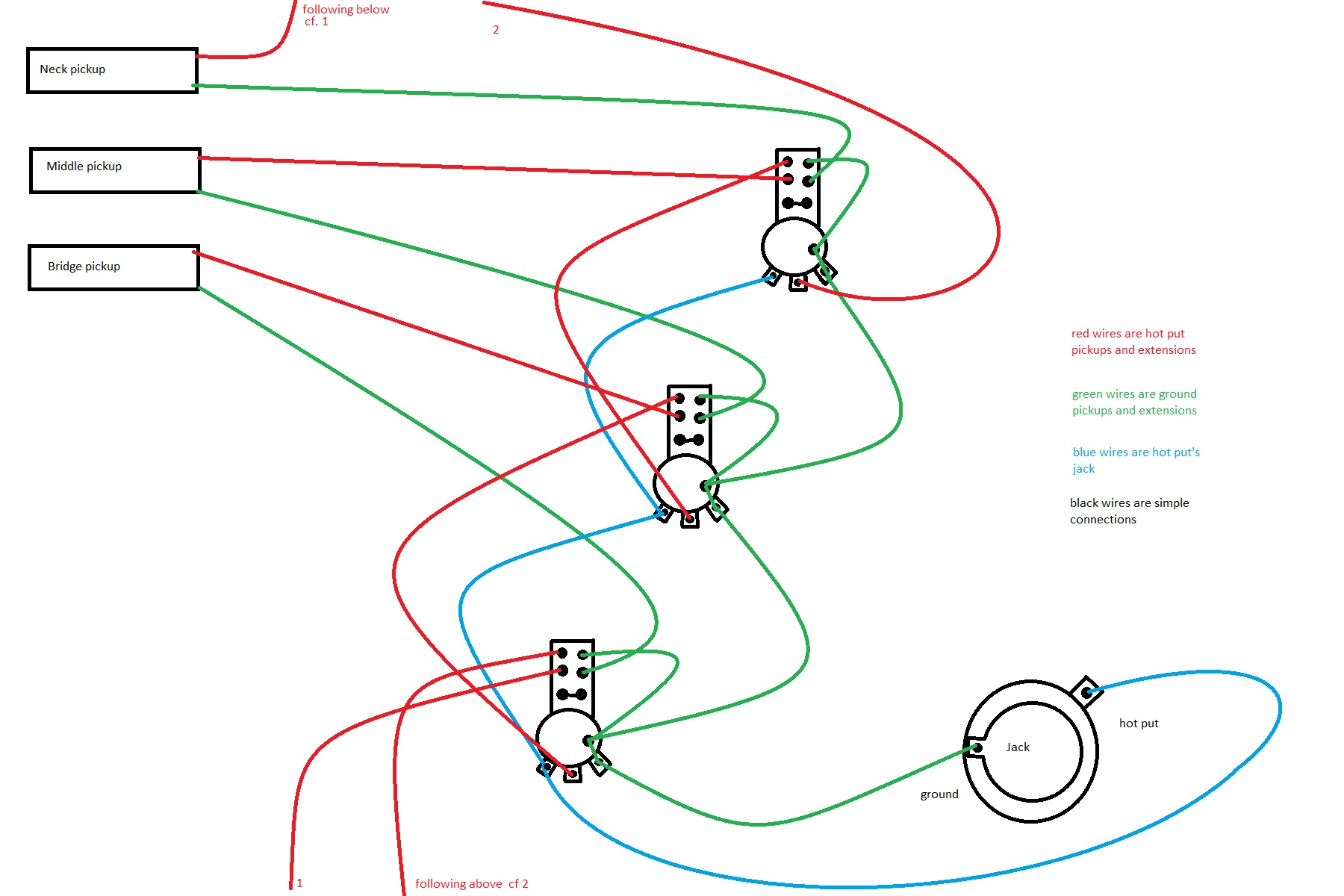

Voilà, si je ne suis pas clair ou que vous avez des questions n'hésitez pas, sinon j'attend votre retour sur le schéma qui est assez clair, enfin à vérifier -_- (fait avec paint aka les moyens du bord)

Merci d'avance



0
0
#2
03/08/2014 21:27:24

pour mieux voir l'image, allez là

http://www.sweepyto.net/Res/Galeries/15917/stra...

0
0
#3
08/08/2014 22:15:20

up?

0
0
#4
10/08/2014 09:10:40
Salut, ton topic m'intéresse même si j'aurai du mal à t'aider.
Quant à savoir si c'est une bonne idée ou pas, il faut juste essayer, on a toujours le droit d'essayer.
Si ca correspond à ton style de jeu pourquoi pas.
Par contre si je ne me trompe pas ton idée n'aura d'impact que sur les positions intermédiaires.
Petite idée au passage : pourquoi ne pas rajouter un switch pour brancher directement le micro aigu sur la sortie jack (pour partir en solo) ?

Dernier point : ne pas oublier de relier ta masse à l'accastillage...

Continue en tout cas à nous faire suivre ton projet.
0
0
#5
15/08/2014 22:04:20

si j'ai bien calculé, ça me fait 14 possibilité de sons: en parallèle:

neck, middle, bridge, neck+middle, middle+bridge, bridge+neck, neck+middle+bridge

et en (série): neck+(middle bridge), middle+(neck bridge), bridge+(middle neck) tout en série: (middle bridge), (neck bridge), (middle neck), (neck middle, bridge)


donc ça pas vraiment de rapport avec les positions comme avec un switch 5way de strat classique (que je vais d'ailleurs dégager), mais plutot ça va changer le branchement


brancher un micro directement sur le jack ça fait quoi? j'ai jamais vu ça O_o

0
0
#6
16/08/2014 00:49:57
Disons que tu as tellement de possibilités de réglages entre série, parallèle, plus les reglages de volume et tonalité (pas de split mais avec des doubles on aurait ça en plus)
Et donc avoir un switch qui te branche direct le micro chevalet en bypassant le volume et la tonalité aide pour partir en solo par exemple.
Matt Jabs de Scorpions a ça sur ses grattes Cort.
Christophe Rime l'a aussi sur son Ibanez (qu'il a faite modifier).
0
0
#7
16/08/2014 21:09:08

euh j'ai rien compris :/

au fait pour mon cablage je vais mettre trois volumes (un pour chaque micro) et pas de tonalité! plus un switch par micro qui brancherait le micro en question avec son "voisin" du dessous en série

0
0
#8
17/08/2014 00:31:25
Si tu as un volume par micro c'est moins utile.
Un lien qui t'expliquera mieux : http://www.judge-fredd.fr/spip.php?article765
0
0
#9
17/08/2014 10:28:16

ça y est j'ai compris

ça peut être pas mal mais je peux tout a fait m'en passer je pense

0
0
#10
18/08/2014 00:13:16

c'était juste une idée...

0
0
#11
18/08/2014 00:24:09

et si tu as d'autres elles sont bienvenues

je passe la commande pour le matos et je te tiens au courant de ce que ça donne
