DIY Mini Footswitch pour Marshall JVM 205H

#1
22/02/2016 02:14:47

Salut les sweepyboys/girls.



Je m'attaque à un nouveau projet. Le footswitch de mon ampli (Marshall JVM205H) est d'après mon utilisation beaucoup trop gros (4 switchs les uns à côté des autres) et donc prend toute la place sur mon pedalboard. Je ne vous parle même pas de la version 215H qui fait 6 footswitchs :

Vous commencez à me connaître et me voyez venir. Le Marshall se pilote en Midi donc je vais créer un contrôleur Midi avec 2 étages de 2 footswitchs et donc piloter l'ampli en MIDI.



Alors au début j'avais pour idée de faire une simple réduction sans changer le fonctionnement du pédalier mais la carte électronique est trop grande et il faudrait la découper et faire des ponts...bref un truc un peu cregnos j'aime pas trop.



Le système qu'utilise Marshall est breveté. Je ne sais pas trop comment fonctionne ce footswitch mais mon petit doigt me dit que ce sont des variations de tension, et tout un bazar pour la mémorisation...bref Marshall a fait un super footswitch mais je ne peux pas le reproduire.



Cette fois j'abandonne le controleur Midi d'highly liquid car il est très honnêtement beaucoup trop cher (50€ fdpout) et me rabat sur l'Arduino Pro Mini qui coute.....4€ fdpin !!! J'en ai pris 5 à ce prix là, on ne sait jamais le contrôleur pourrait intéresser d'autres personnes qui cherchent de la place sur leur pedalboard  .

J'ai du prendre une Arduino Uno afin de transférer les programmes vers l'Arduino Mini. Allez pour 10 balles on va pas pleurer.



Au niveau du boitier j'ai pris un boitier Noir de type Hammond mais de marque inconnue et donc pour 10€ j'ai un jolie boitier déjà peint. Les switchs sont des soft touch. J'ai pris également des Led Témoins. Au total 35€ de fournitures, donc 40€ avec l'arduino.



La partie "complexe" sera de réaliser le programme, le reste c'est pas compliqué, percer des trous et souder sont dans mes cordes depuis un moment et j'ai tout le matos.



Voila le matos est commandé je devrais recevoir tout ça la semaine prochaine.



Francky bricol'boy !



0
+6
#2
22/02/2016 02:17:19

Néanmoins petit coup de gueule sur les boitiers : Impossible de trouver un boitier de type pédalier footswitch Marshall avec l'angle d'inclinaison assez sympa. J'ai retourné tout le web. Alors oui j'aurais pu acheter un Footswitch déjà monté et le vider mais je voulais pas de trous, ou devoir les combler....snif !

0
+2
#3
22/02/2016 21:33:04

Le boitier fait quelles dimensions au final ?

0
0
#4
22/02/2016 22:05:12
0
0
#5
23/02/2016 01:08:30

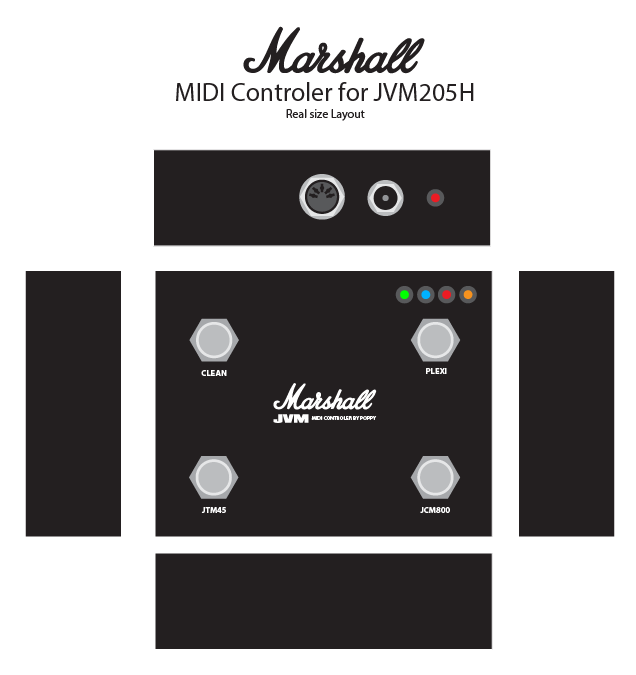

Ok voici l'implantation en cours. Les LED sont regroupées comme sur le pédalier d'origine du JVM.
Vert : Clean
Bleu : JTM45
Rouge : Plexi
Orange : JCM800
À l'arrière une sortie MIDI et l'alim standard 9V 2.1mm (type boss) ainsi qu'un témoin lumineux de mise sous tension (il fait un peu double emploi mais c'est pas mal de savoir quand le bousin est allumé ou pas en cas de problème).
Pour le Logo je pense simplement imprimer sur un feuille stickers  .
J'ai attaqué le schéma électronique mais la doc est pas super claire donc j'attend d'avoir le bousin en face  .
0
+6
#6
23/02/2016 20:20:11
C'est chouette tout ça ! :-)
J'ai une petite question néanmoins ... Pourquoi le midi ?
Alors que le pedalier d'origine ne l'est pas ? est ce que reprendre ce qu'il y a dans le boitier d'origine n'est pas possible (souhaitable ?) ?
Qu'est ce que ça peut t'apporter ?
0
0
#7
23/02/2016 20:33:08

La carte est trop grande et j'ai pas envie de la bousiller (genre couper en deux et rafistoller  )

0
+1
#8
25/02/2016 20:55:30
Ah oui ok, c'est une carte sur toute la longueur !!! :-)
Je comprends mieux maintenant le sens de ta phrase, Comme quoi ce serait difficile de refaire la mème chose ...
je vais essayer de trouver des explication sur le fonctionnement tout de même :-) pour le fun :-)
0
0
#9
01/03/2016 12:08:09

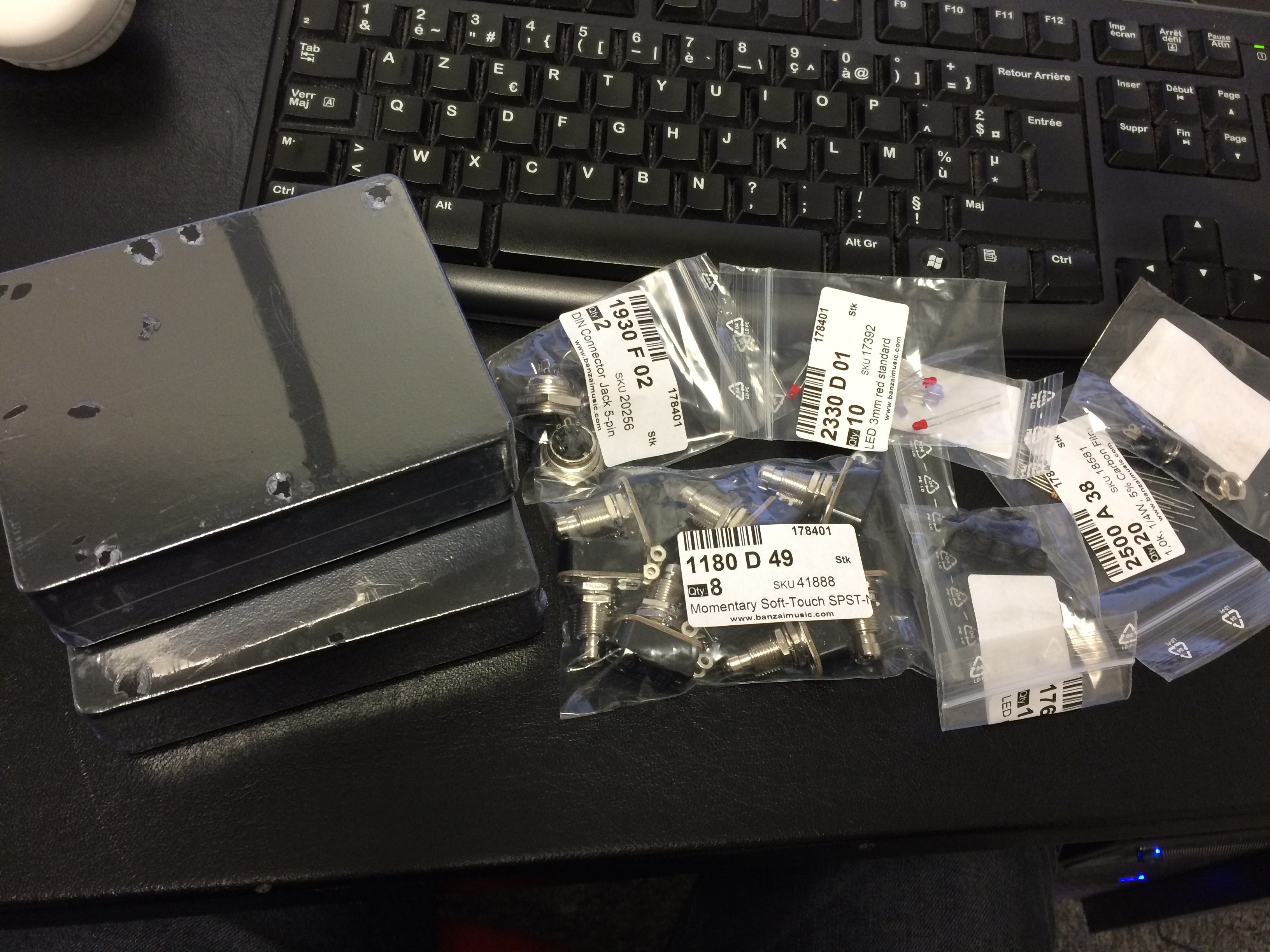

J'ai à peu près tout. Manque plus que l'arduino  . (oui du coup j'en fait deux, ça pourrait intéresser quelqu'un)
0
+3
#10
02/03/2016 21:20:54
joli ! allez au boulot :-)
0
+1
#11
13/03/2016 20:37:15

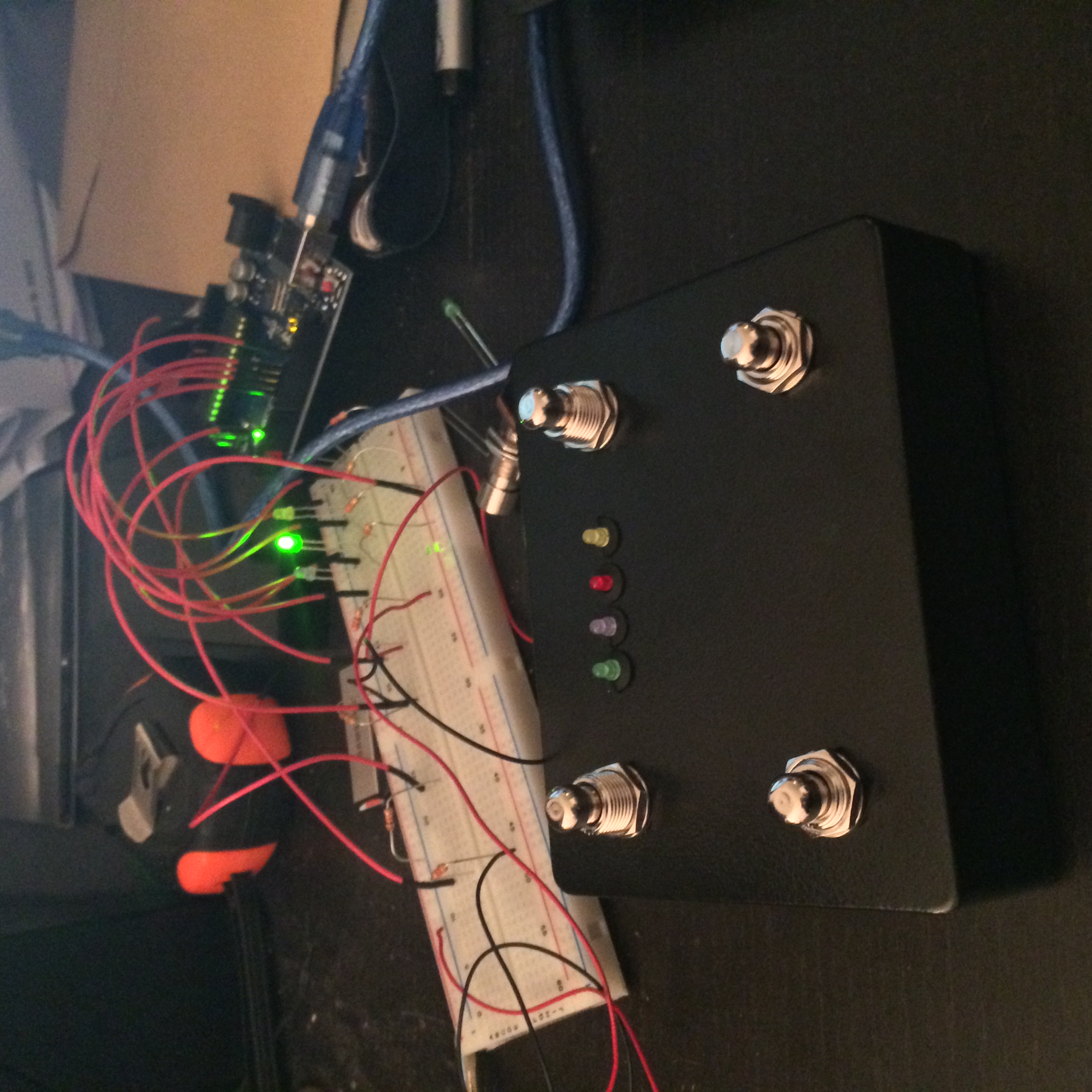

Ca avance pas mal. Perçage du boitier OK. Implantation OK.
Programmation de l'Arduino : presque fini, j'arrive à envoyer des messages MIDI et à changer quelle LED sera éclairée.
Manquera aussi le stickers pour l'esthétique  .
0
+2
#12

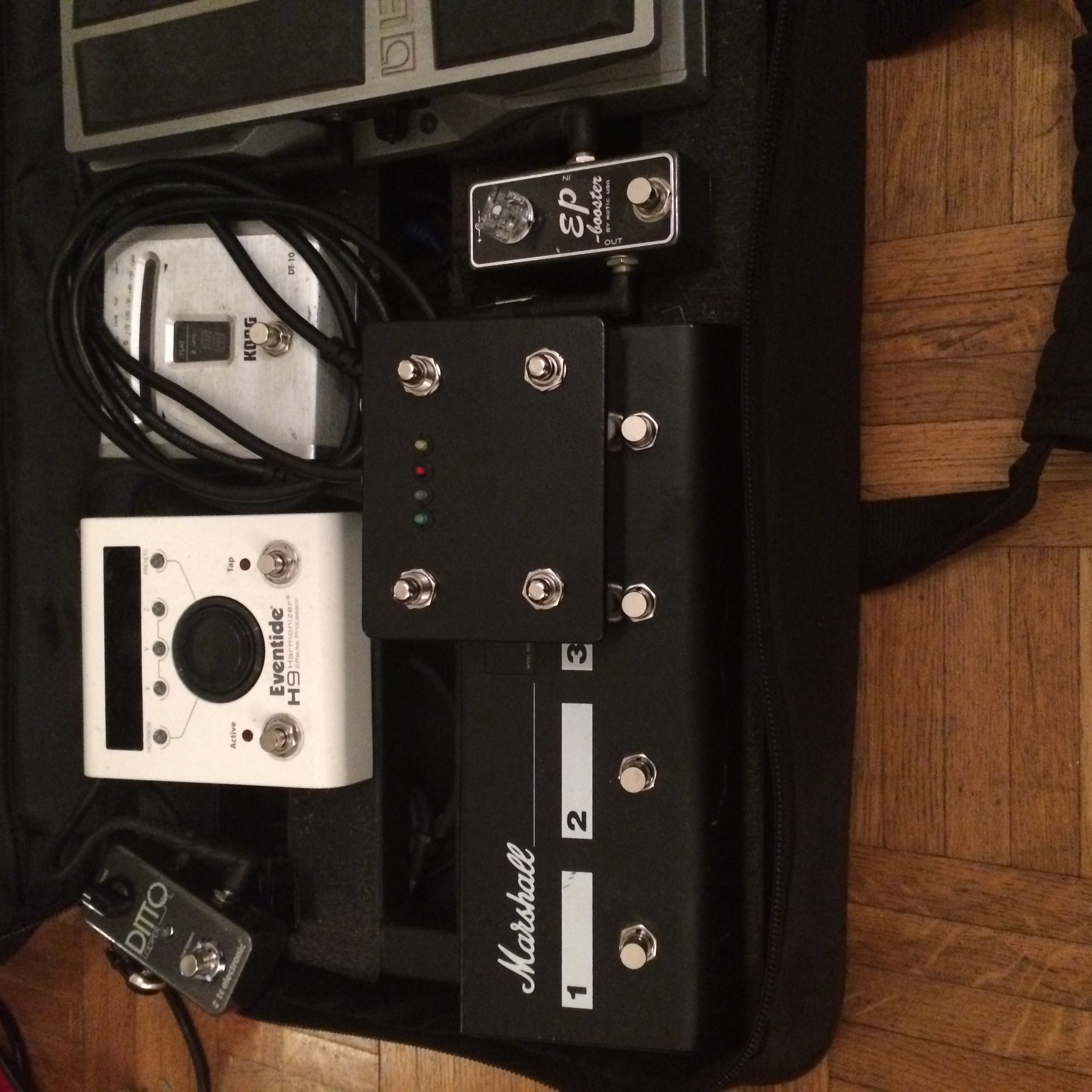

13/03/2016 20:51:03

effectivement vu comme ça, très gros gain de place    par contre juste un tru!! tu ne risque pas de galérer pour changer de switch? ça parait proche

0
0
#13
13/03/2016 23:32:33

EN fait tu remarqueras que mes switchs sont plus espacés que ceux d'origine horizontalement. Verticalement le switch du haut est très haut et du bas très bas (regarde la premierephoto) ça permet de pas chevaucher.   Testé au pied ça m'a l'air très bien  .

0
+3
#14
14/03/2016 08:13:33
Il suffit d'une bonne indépendance de chaque orteil...
0
0
#15
27/03/2016 23:09:54

Contrôleur terminé  . Il ne reste plus qu'à faire un joli stickers parceque c'est toujours plus sympa avec une belle déco.



Le programme a été un peu plus galère que prévu mais ça l'a fait quand même à force de persévérance.



Au niveau des soudures j'en avait pas mal malgré tout (résistances de pull-up sur chaque switch, résistances pour le MIDI out...pas mal de merdier pour 4 boutons 4 LED).



J'avais des doutes sur la stabilité car sur la plaquette de test j'avais des problèmes de rebond. Mais avec les soudures RAS c'est taupe.



Si y'a des intéressés, j'avais acheté assez pour faire 2 contrôleurs  .



Photo et démo après les stickers  .



0
+4
#16
28/03/2016 01:11:24

trop fort ce francky   bon si tu as déjà le footswitch je te le prend par contre peux tu me fabriquer l'ampli qui sera contrôlé par la bête  j'aimerais un canal clean typé fender   puis un petit canal clean crunch typé plexi jtm un crunch jcm et un bon lead typé mark2 voila rien que ça

0
0
#17
29/03/2016 23:32:16

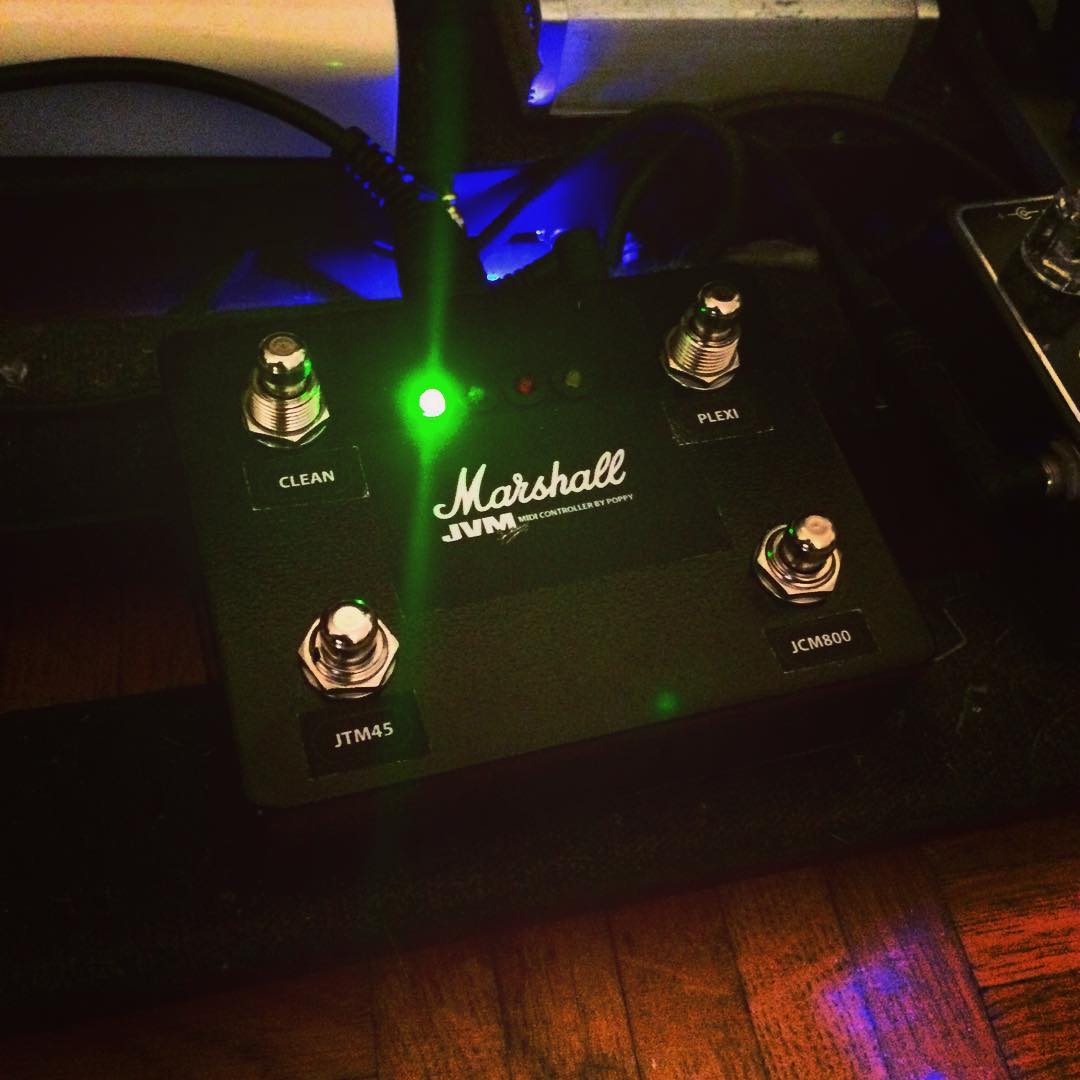

Voila la bête est vivante et fonctionne super bien  .
Gain de place : 237 %.
Je suis pas super emballé par la déco mais aucune envie d'investir dans la sérigraphie pour le moment.
Ceci est mon premier projet de miniaturisation. J'en ai attaqué un nouveau, mon fer à souder est affamé   !!!
Je vous tiens au jus sur un autre topic évidemment  .
0
+5
#18
30/03/2016 10:37:52
Un dingo ce Franck
0
+1
#19
30/03/2016 16:13:44

moi je dis la classe

0
+1
#20
30/03/2016 18:40:51

Ptit test video de rigueur hein

0
+1
#21
03/04/2016 15:38:56

Voila le test



https://www.youtube.com/watch?v=tfS7DFE29NA





0
+6
#22
03/04/2016 16:56:40

You're a genius



0
+2
#23
04/04/2016 20:41:10

Francky président!!!

0
+1
#24
04/04/2016 21:22:11
c'est clair que ça fait de la place !
0
+1
#25
05/04/2016 22:11:23

Ahah Genius : c'est un poil fat pour ce que ça fait. Merci les copains nouveau projet électronique en cours  .

0
+1
#26
16/04/2016 08:32:23
Bonjour, je suis très intéressé par ce petit boitier pour remplacer le mien de mon JVM205H.
Tu disais que tu avais acheté 2 boitiers... Pourrais tu m'en faire un et à quel prix ?

Ah oui aussi, serait-il possible d'avoir 3 switch pour gérer les canaux et le quatrième switch pour gérer le volume (master 1 ou 2) ?
Et ca serait impeccable pour moi !

Merci pour ta réponse.
0
+1
#27
16/04/2016 09:48:39

Je t'ai envoyé un message privé

0
0
#28
16/04/2016 13:21:22

Ok et bien nouveau contrôleur MIDI pour Marshall en cours pour Christophe ! C'est parti !

0
+1
#29
16/04/2016 14:38:38

Mr Godin lui même ??

0
0
#30
16/04/2016 14:48:28

Euh non il joue sur Laney

0
0
