DIY Mini Footswitch pour Marshall JVM 205H

#31
16/04/2016 19:21:54

C'est parti. Perçage Ok. Implentation Ok. Demain on soude !



0
+3
#32
18/04/2016 11:53:24

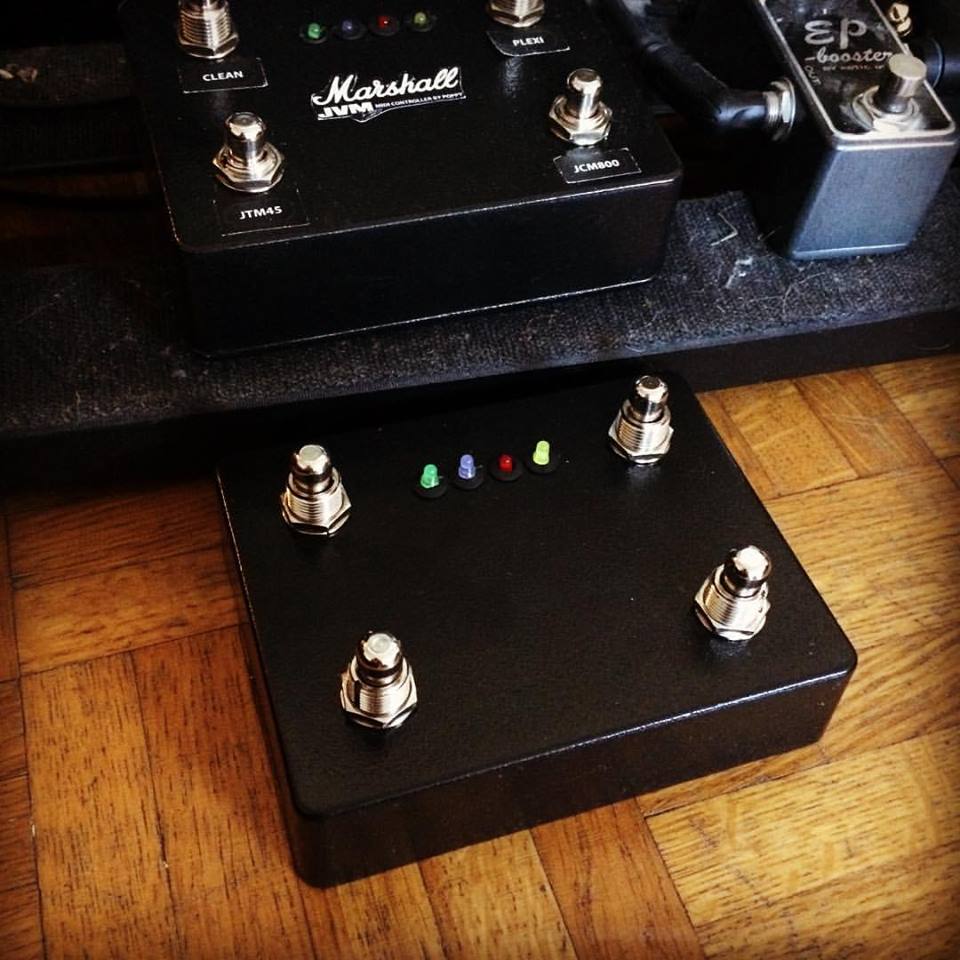

Voila la bête est terminée (manque plus que les autocollants).

Une bonne après midi pour tout souder et mettre en place.

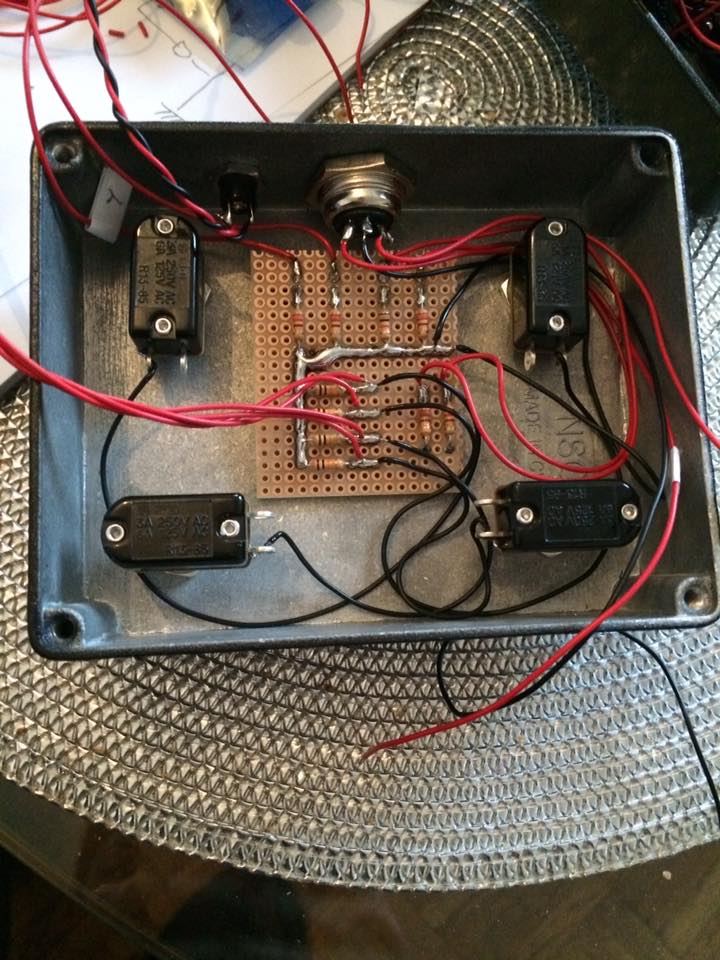

J'ai utilisé un stripboard pour faire les connexions. Première étape les LED (un peu chiant mais une fois que les 4 sont alignées c'est champomy.

Ensuite les résistances de protection des LED. Elle est plus forte sur la LED bleue qui par défaut tabasse sévèrement les yeux du coup je l'ai calmée.

Ensuite on a 4 LED de Pullup pour les 4 switchs. Il y a une pullup intégrée à l'arduino mais j'ai pas eu de superbes résultats sur la plaque à essai (parasites ?)...

On a ensuite 2 résistances pour le connecteur MIDI Out, une sur le 5 V et une sur la transmission des données.

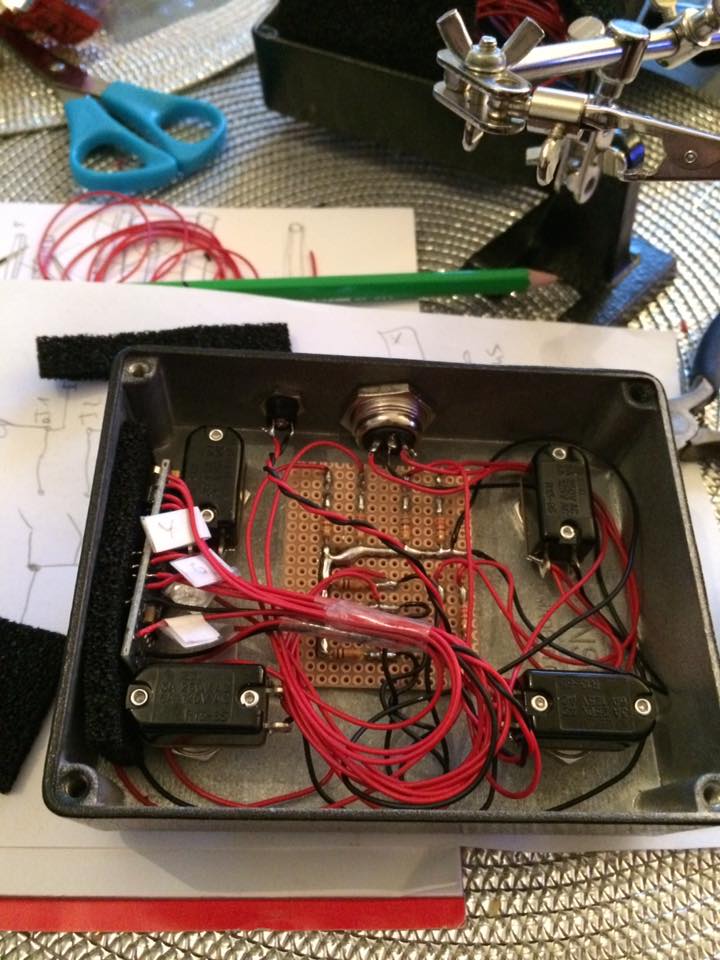

Une fois tout câblé et signalé j'ai relié l'ensemble à l'Arduino. et placé une mousse pour caler la carte. Ensuite j'ai checké mon programme réalisé précédemment et je l'ai transféré en USB dans l'arduino.
Et voila tout fonctionne parfaitement avec le Marshall, le câblage est très propre. Bingo !
