Salut encore un nouveau projet. Ces derniers temps on m'a prêté une whammy pour mon coverband One hot minute où on joue du Red hot et du Rage against the machine.



Cette grosse whammy 4 qui pèse une tonne avec son alimentation AC...Ouai ouai ouai ça me plait pas des masses tout ça.

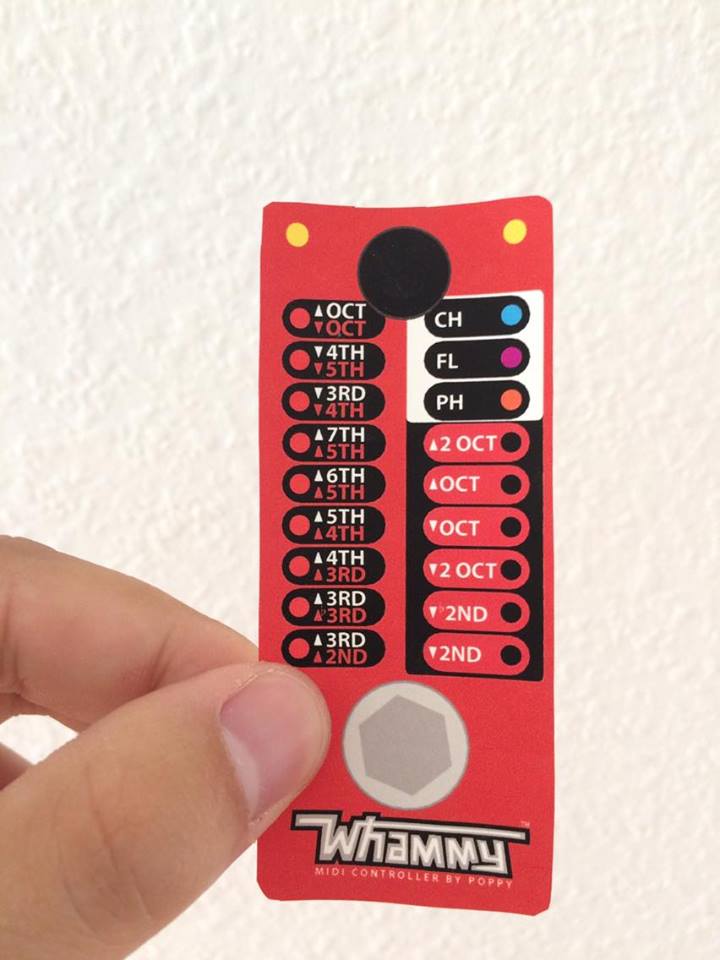

Après plusieurs nuits de réflexion, et possédant 2 Eventide H9 sur mon rig (un en façade, l'autre en boucle) j'ai planché l'idée en dessin :



Ce contrôleur va :
- Être miniature, de la taille d'un ditto.
- Appeler un preset whammy du H9 (le pitchflex)
- Changer les paramètres de ce preset comme indiqué sur le dessin
- Activer ou désactiver l'effet du H9
- Être raccordé à ma pédale de volume/expression
- Afin de passer du mode volume à expression, j'utiliserais un relai piloté par un transistor, qui court-circuitera le potentiomètre de volume.
NB Pour ceux qui ne savent pas ce qu'est un relai, c'est un interrupteur commandé (grâce à une tension, on peut ouvrir ou fermer un switch).

- Controler des LED qui seront installée dans la pédale de Volume pour indiqué si l'effet whammy est activé en plus du témoin sur le contrôleur lui même.

- Appeler 3 presets que j'utilise à savoir Chorus Flanger et Phaser.

- Utiliser des LEd de couleurs différentes pour chorus Flanger et Phaser (Bleu violet Orange, comme de par hasard ).



Difficultés à venir:


- La taille toute petite, donc l'implantation ne peut être laissée au hasard -> Direction illustrator

- Faudra assurer au perçage c'est certain !

- La partie code avec l'encodeur qui se balade parmis les presets. Ca me fait pas trop peur mais on ne sait jamais.



Note :



- Je vais devoir faire des tests avec le relai pour voir comment ça match le mieux avec mon utilisation. En gros si un preset whammy est sélectionné (actif ou non) dois-je condamner la pédale de volume ou bien uniquement quand l'effet est actif. Car en utilisation sur scène ça peut-être assez chiant. Et j'ai toujours un bouton de volume sous les doigts si jamais  .



Bref la folie du Midi a encore frappé, j'ai hâte de le faire celui-ci.



En bonne nouvelles, tous les composants sont commandés et l'implantation est terminée.

Je vais utiliser une Arduino Nano qui est minuscule. Comme les Entrées/Sorties sont limitées je pars sur une matrice de LED (ma première).



Ah oui petit détail...je vais changer ma pédale de volume qui est énorme et pèse une tonne par la dernière mini dunlop.



Voila les lapins !

0
+5
#2
23/02/2018 11:40:19

L'idée a fait du chemin. Voici la Pitchy :

Et en vidéo :
Plus d'infos sur le site EvenMidi  .
0
+2
#3
23/02/2018 20:00:37

Beau boulot

0
+1
#4
24/02/2018 00:25:11

Merki
