#1
24/09/2013 10:56:30

UPDATE Février 2017 :

Y'a eu un bout de chemin fait mais il sera officiellement disponible dans quelques jours, j'ai fait une petite série et ouvert un eshop. www.evenmidi.com

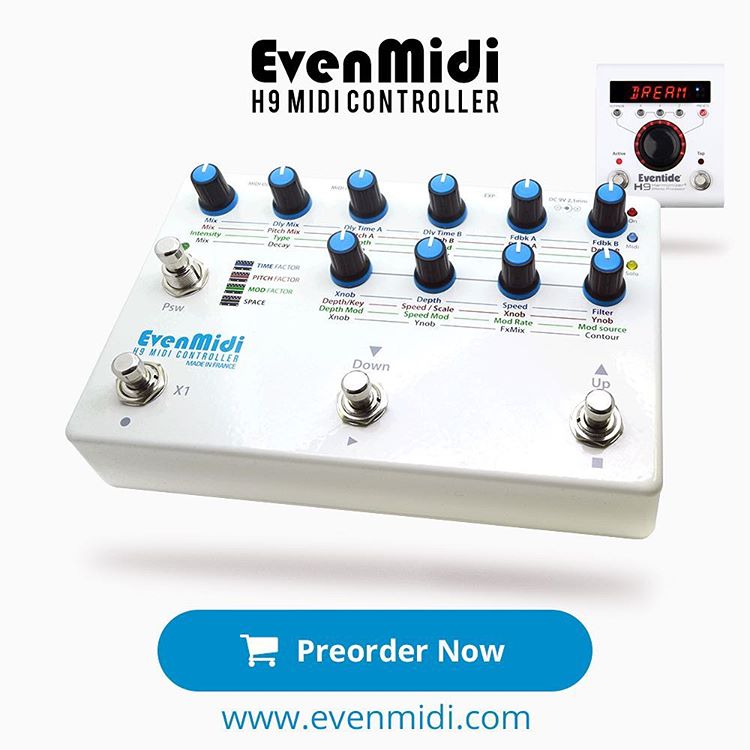

EvenMidi Eventide H9 Midi Controller

Au niveau des specs, il y a 3 modes (Dual/Solo/Looper), réglage des canaux Midi et calibrage de la pédale d'expression. Au niveau du design électronique j'ai fait un PCB, et le boitîer est sérigraphié . Voila, en route pour ce nouveau projet ! www.evenmidi.com

Salut les amis.



------------------------------------------------------------------------------



Après avoir acheté l'Eventide H9, j'ai décidé de lui construire un contrôleur MIDI pour pouvoir triper avec car là c'est pas pratique (vous connaissez l'histoire des sous menus, classiques aux multi-effets et racks...bah c'est chiant). Je me suis dis que ça pourrait peut-être intéresser d'autres personnes intéressées par la bête.



L'idée :

- 10 potentiomètres pour pouvoir contrôler chaque paramètre de chaque effet en direct

- 4 footswitch : Bank + Bank - Tuner et PSW (bouton qui fait les trucs spéciaux)

- 1 Sortie pour pédale d'expression

- MIDI In MIDI Out

- 1 LED témoin de fonctionnement + 1 LED d'activité MIDI

- 9 VDC



- Je viens de commander la carte MIDI qui permet de gérer ça aux US. Je devrais la recevoir dans plusieurs jours. La programmation (via MIDI) semble très accessible.

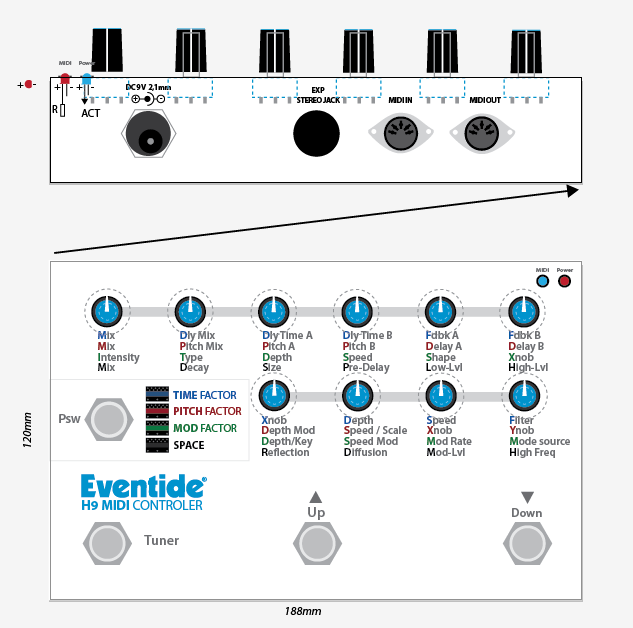

- Je suis en pleine implantation graphique pour que tout soit bien prévu

- Prochainement : achat de tous les composants nécessaires.



0
+3
#2
24/09/2013 14:27:04

Il veut piloter son engin avec une boite externe. parce qu'en fait, il trouve que l'ergonomie dudit engin n'est pas très smart ...



Bonne idée Poppy ! je suis ton projet qui m'interesse. (meme si moi je veux faire un ampli lampe 1W (ou moins) ou d'abord juste un préampli ...)

0
+1
#3
24/09/2013 14:45:24

J'ai fait du ménage   (Attention Topic sérieux).

0
+3
#4
24/09/2013 15:27:48

Topic serieux, ok chef

Je vois le truc! Ca promet d'etre interessant tout ca!

0
+1
#5
24/09/2013 15:57:16

sa ressemble a ça on dirait et ben la qualité des effets est top

http://www.youtube.com/watch?v=lhv1CzKx_rE

0
0
#6
24/09/2013 16:14:53
a un détail pret que poppy va le fabriquer pour piloter le h9 et bien chapeau ....
0
+1
#7
24/09/2013 17:04:28

On mettra le chapeau quand ça marchera et que le boîtier sera réussi  ! Il me reste plus qu'à faire quelques recherches et je passe commande  . Hâte de commencer, d'autant que ce sera mon premier DIY, et pas un truc monté en kit, il y a un peu de programmation et l'implantation dans le boîtier, le design etc   !

0
0
#8
24/09/2013 17:27:25

Boulot de malade!

Il y'aura des photos de l'avancement des travaux je suppose? Ce serait nikel!

0
0
#9
24/09/2013 17:30:31

Y'en a déjà une   !

0
0
#10
24/09/2013 18:16:06
par contre ce qui peut etre interressant pour les jy connait rien en elec comme moi, c est de nous faire un suivi de temps en temps ,sinon on la trouve ou en france cette boite magique? (eventid h9)
0
0
#11
24/09/2013 18:59:40

Je l'ai acheté sur Prymaxe avec 15% de rabais (code promo) ça ma coûté avec le transport 351€ fdp in (arrivé en 7 jours sans frais de douane, Prymaxe envoie en "retour de garantie" ).



Sur Thomann elle était annoncé à 539€ il y a quelques jours (jusqu'à hier) puis ils l'ont retiré du catalogue. Bref c'est peut être en train de bouger mais en tout cas à 539€ je déconseille l'achat, trop onéreux vu le peu de contrôle que propose la pédale. Mais bientôt y'aura mon Contrôleur  .

0
+1
#12
24/09/2013 20:46:11
merci du fillon ,en fait t aura plus qu a déposer un brevet( la poppybox )et tu nous enverra les play back de sous les cocotiers :)
0
+2
#13
24/09/2013 20:58:16
?
budarcard
merci du fillon ,en fait t aura plus qu a déposer un brevet( la poppybox )et tu nous enverra les play back de sous les cocotiers

 Je ne savais pas que tu t'appelait François  (Oui je sais topic sérieux .. Mais je suis sérieux )



& Sinon Poppy .. Tu vas la faire en quelle matière ta box ?

Alu, Acier,Inox, Plastique, carton mâché ??



T'as peut-être acheté une imprimante 3D avec le H9 ?

0
+3
#14
24/09/2013 22:29:44

En Alu + Peinture + décalco(pour la graphie) + vernis.

0
0
#15
24/09/2013 23:14:35

Waou tu rigoles pas toi ... Y manquera plus que le brevet et t'es au top

0
0
#16
24/09/2013 23:41:29

Je sais pas pour le brevet mais je devrais peut être en fabriqué une 2ème si ça intéresse quelqu'un d'autre.

0
+1
#17
25/09/2013 00:20:53

Matos commandé, plus qu'à attendre les colis  .

0
+1
#18
01/10/2013 17:06:44

Carte électronique reçue hier, tout le reste arrive demain si tout va bien (encre bravo UPS qui a pas trouvé le nom sur l'interphone #neuneu)

0
+2
#19
01/10/2013 17:10:36

Ah ah ah ... Y'a écrit Poppy sur ton inter ? (rire)

0
+2
#20
01/10/2013 18:23:45
Salut,
Super projet, très intéressant.

Peux-tu nous donner un peu plus d'info sur cette carte midi ?
Le boitier alu, fait maison ?

N'hésite pas à balancer des photos.

C'est un peu tard mais tu connais les arduinos ? C'est plus de travail en programmation mais il existe une librairie MIDI qui rend les choses pas trop compliquées.

Tchao
0
+1
#21
01/10/2013 18:40:31

Salut. En effet je connais les arduinos mais je me suis orienté ailleurs vu le nombre de contrôleur que j'avais besoin :  http://store.highlyliquid.com/collections/midi-controllers/



Pour le boîtier en alu je l'ai acheté mais je vais bien entendu le perçer, le peindre, le vernir et faire le transfert pour avoir les infos comme sur ma maquette. Y'a du boulot  .

0
0
#22
01/10/2013 18:53:15
Ta carte à l'air sympa, facile à utiliser et pas trop chère

Mais si la voie arduino t'intéresse, je viens de voir un arduino mega 2560 à 11 euros ( ) qui permettrait 50 interrupteurs et 16 potars.

Bon courage et tiens nous au courant des avancées.

Tchao
0
+1
#23
01/10/2013 18:57:42

C'est un peu tard hélas pour ce projet mais c'est sûr que le prix est intéressant . Si jamais je me lance dans la fabrication en série   !

0
+1
#24
02/10/2013 10:30:10

2e colis reçu : au boulot Francky   J'attaque ce soir !

0
+3
#25
02/10/2013 13:01:04

Amuse toi bien et dit nous si tu crames quelque chose ou pas

0
+4
#26
02/10/2013 13:48:37

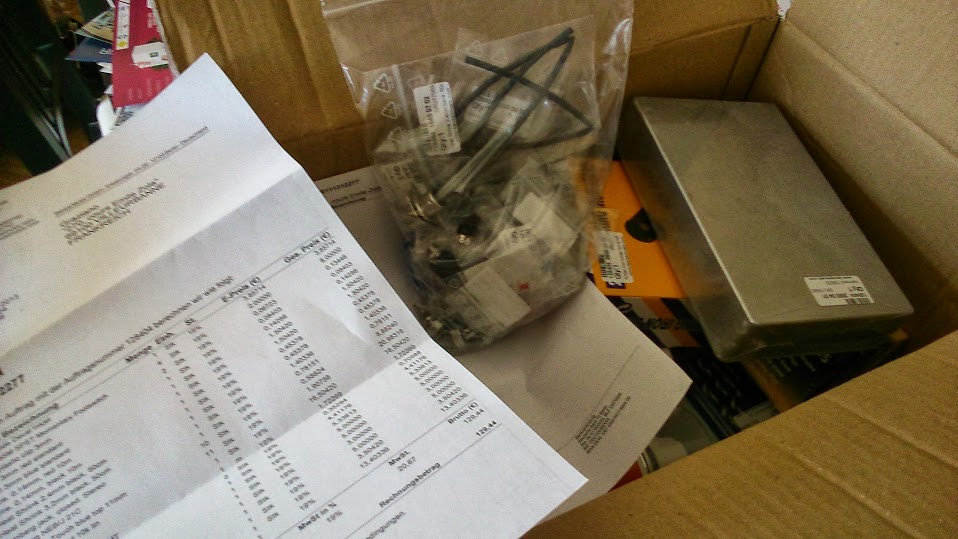

Voila tout le matos (tous les composants + câblage + quelques outils (forêts, porte fer à souder+pince pour tenir la carte électronique pendant la phase de soudure) )

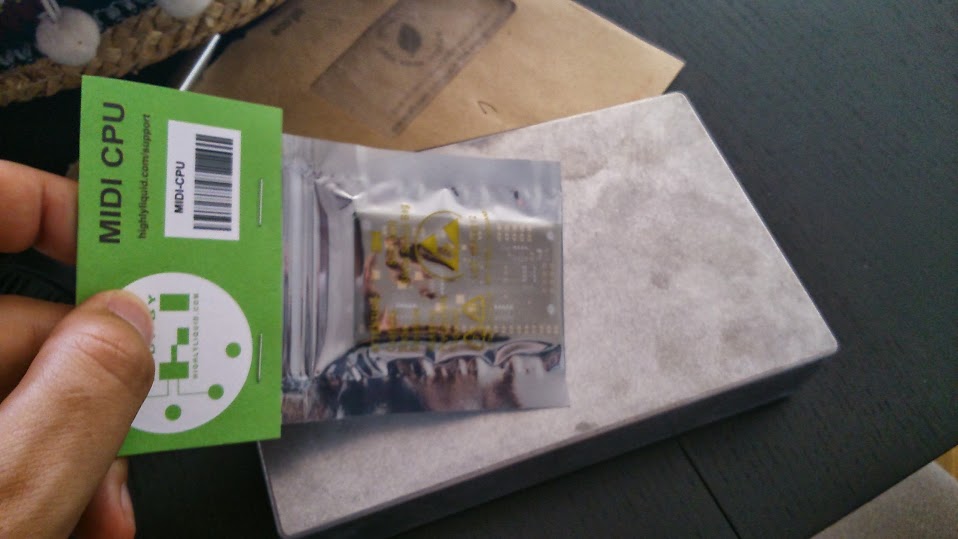

La carte électronique : toute petite

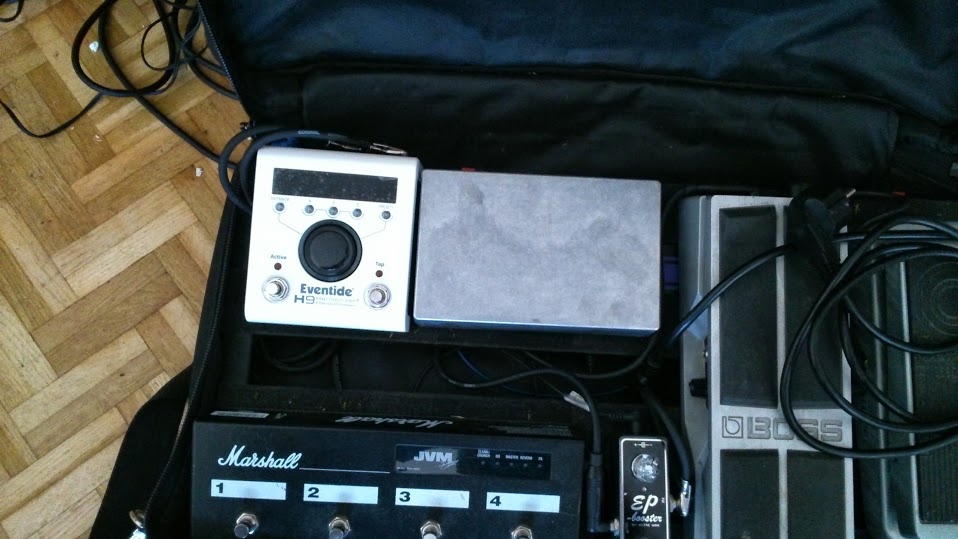

La mise en place à côté du H9 : ça rentre nickel dans le pedalboard

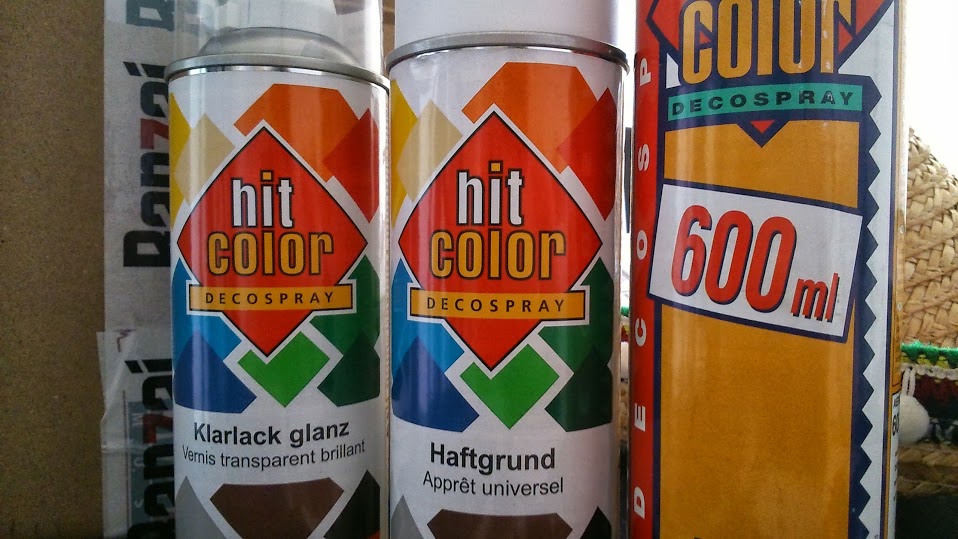

Pour la peinture je l'ai joué en 3 parties : un apprêt, puis la peinture blanghe (à droite) puis le vernis transparent que je mettrais après la pose du décalco si ça se passe bien   !



J'ai également acheté un forêt spécial (de forme conique) qui perce en étapes. Et une éponge pour brosser l'aluminium.
Voilou
0
+3
#27
02/10/2013 13:54:43

Bah t'as l'air pas mal là .. Vérifies bien que la fraise que t'as acheté a un bon "pré-foret" sinon une ptite mèche à métal de 3.5 c'est nikel pour pré-percer l'alu

Bonnes soudures

0
0
#28
02/10/2013 14:18:31
J ai une pointe. Des petits forêts pour le pré perçage et le forêt à étape. Ça va le faire :-)
0
+1
#29
02/10/2013 14:28:07

bon alors maintenant y a plus qu'à ^^

0
0
#30
02/10/2013 19:11:54
Salut,
Enfin des photos !!
Continue a nous détailler les étapes de ta réalisation.

Amuse-toi bien !

Tchao
0
+1
